"地源热泵"的概念，最早在1912 年由瑞士的专家提出，而这项技术的提出始于英、美两国。北欧国家主要偏重于冬季采暖，而美国则注重冬夏联供。由于美国的气候条件与中国很相似，因此研究美国的地源热泵应用情况，对我国地源热泵的发展有着借鉴意义。地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为地源热泵的冷、热源。地源热泵供暖空调系统主要分三部分：室外地能换热系统、地源热泵机组和室内采暖空调末端系统。 其中地源热泵机主要有两种形式：水—水式或水—空气式。三个系统之间靠水或空气换热介质进行热量的传递，地源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。

        （1）地源热泵技术属可再生能源利用技术。由于地源热泵是利用了地球表面浅层地热资源（通常小于400米深）作为冷热源，进行能量转换的供暖空调系统。地表浅层地热资源可以称之为地能，是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。地表浅层是一个巨大的太阳能集热器，收集了47%的太阳能量，比人类每年利用能量的500倍还多。它不受地域、资源等限制，真正是量大面广、无处不在。这种储存于地表浅层近乎无限的可再生能源，使得地能也成为清洁的可再生能源一种形式。

（2）地源热泵属经济有效的节能技术。其地源热泵的COP值达到了4以上，也就是说消耗1KWh的能量，用户可得到4KWh以上的热量或冷量。

（3）地源热泵环境效益显著。其装置的运行没有任何污染，可以建造在居民区内，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地，且不用远距离输送热量。

（4）地源热泵一机多用，应用范围广。地源热泵系统可供暖、空调，还可供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统；可应用于宾馆、商场、办公楼、学校等建筑，更适合于别墅住宅的采暖、空调。然而实现地源热泵主机系统的这一机多用，则需要一整套系统解决方案，其有动力输配系统-----节能空调机房，室内末端输送设备采用地暖分集水器，水力平衡分配器，生活热水采用多功能水箱。由此可体现出地源热泵主机的一机多用也代表着暖通系统的整个运行体系。

（5）地源热泵空调系统维护费用低。地源热泵的机械运动部件非常少，所有的部件不是埋在地下便是安装在室内，从而避免了室外的恶劣气候，机组紧凑、节省空间；自动控制程度高，可无人值守。

由以上的特点可以看出，地源热泵的技术以后可得到广泛的应用。

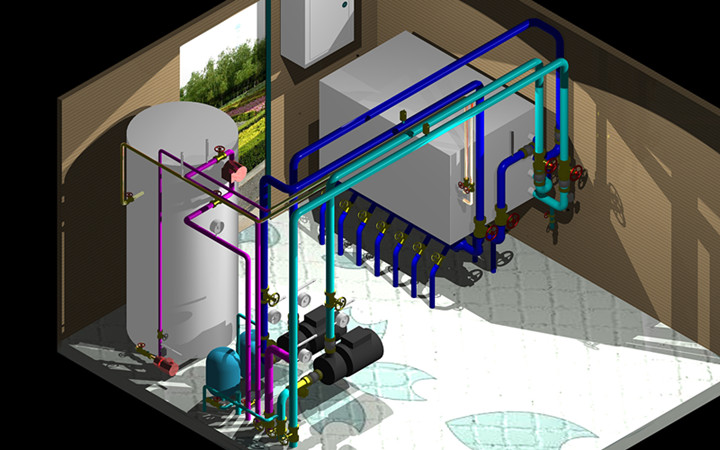

然而，地源热泵要实现制冷制热，则需要给它提供动力来输送制冷制热管道中的循环水，传统机房可提供动力，但施工起来比较复杂，难度高，周期长，采购的材料种类多，需库存，漏水隐患大等等问题，针对此，市场上开发了一款新型的动力输配系统设备-----节能空调机房。此机房系统是将传统机房中的所有部件进行集成模块化，实行一体化安装的模式。不仅在施工难度上大大降低了，而且无需库存，漏水隐患大大降低了，还能与主机进行无限联动等等，由此可以看出，节能空调机房实为一款为暖通行业提供一整套的解决方案.

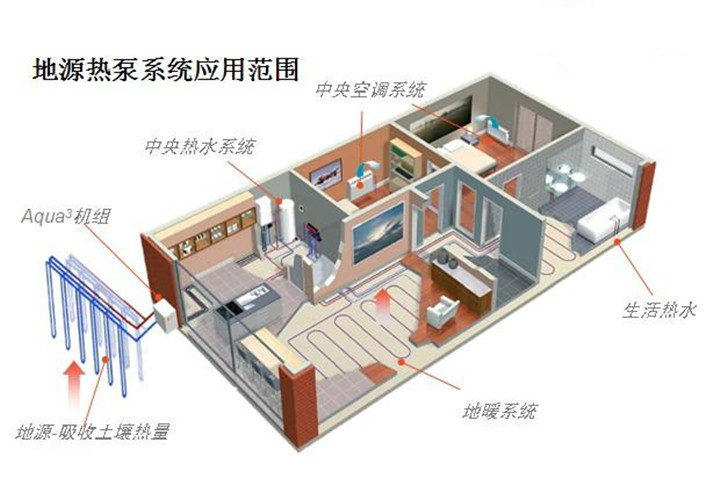

地源热泵主机可将空调、地暖、生活热水三合为一。也就是地源热泵的一机多用，为暖通系统提供整套方案，由此可采用市场上出现的节能空调机房，水力平衡分配器，储能热水水箱，这几款设备能有效的解决以上问题，首先节能空调机房与地源热泵主机配套，为其提供输送循环水的动力，而其室内末端使用水力平衡分配器，它能将末端的水力系统达到平衡，使其室内的每个房间同时达到平衡，而且它无中间环节点，大大减少漏水隐患。

生活热水可以采用储能热水水箱实现全年全天候使用，而且带热回收的地源热泵主机或者通过节能空调机房给它提供热源。可以得出，节能空调机房，水力平衡分配器，储能热水水箱这一套设备为暖通空调和供热采暖提供了完美的解决方案，与此同时它也实现了将地源热泵主机系统，地暖、空调、生活热水能实现一体化安装。

地源热泵主机与节能空调机房的完美配合给整个暖通系统的供热采暖提供整套的解决方案!节能空调机房和地源热泵配套使用，其节能空调机房可为整个空调系统提供动力，它的内部主要构造有两个泵，一个为水源侧的泵，一个用户侧的泵。其水源侧的泵是给地源热泵的地埋侧输送循环水，而用户侧的泵就是为室内末端设备输送循环水，从而达到制冷制热的目的。

在室内末端输送时，采用水力平衡分配器大大减少漏水隐患，末端冷热效果均衡。在地源热泵使用的同时，还可以回收制冷工作过程放出的热量，用来制取生活用水。在这一整套系统中，地源热泵主机与节能空调机房、水力平衡分配器，多功能水箱有机地结合在一起，为暖通空调和供热采暖提供一整套解决方案。

总而言之，节能空调机房、水力平衡分配器、多功能水箱与地源热泵的结合为整个暖通系统增加亮点，同时在安装上便捷了很多，施工时间、采购周期都大大缩短了，人工成本也将低了等等。由此可见节能空调机房与地源热泵的配合是未来暖通行业必然的发展趋势。

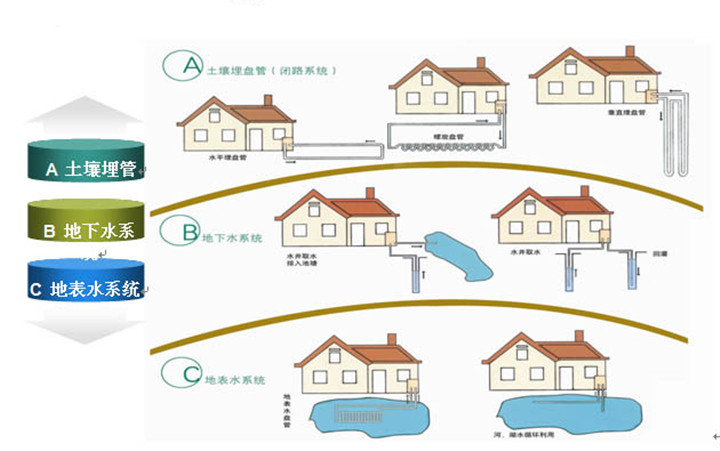

水源/地源热泵有开式和闭式两种。

开式系统：是直接利用水源进行热量传递的热泵系统。该系统需配备防砂堵，防结垢、水质净化等装置。

闭式系统：

是在深埋于地下的封闭塑料管内，注入防冻液，通过换热器与水或土壤交换能量的封闭系统。闭式系统不受地下水位、水质等因素影响。

1、垂直埋管--深层土壤

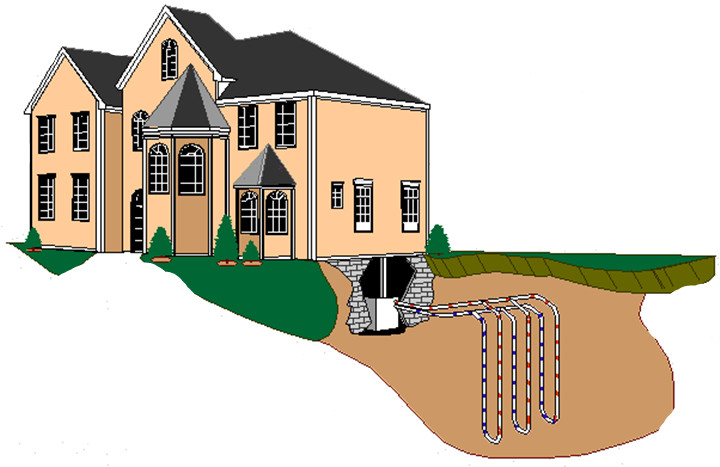

垂直埋管可获取地下深层土壤的热量。垂直埋管通常安装在地下50-150米深处，一组或多组管与热泵机组相连，封闭的塑料管内的防冻液将热能传送给热泵，然后由热泵转化为建筑物所需的暖气和热水。垂直埋管是地源热泵系统的主要方式，得到各个国家的政府部门大力支持。

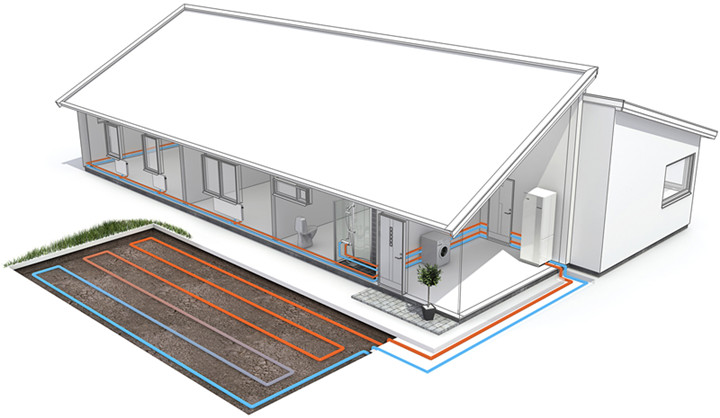

2、水平埋管--大地表层　在地下2米深处水平放置塑料管，塑料管内注满防冻的液体，并与热泵相连。水平埋管占地面积大，土方开挖量大，而且地下换热器受地表气候变化的影响。

3、地表水

江、河、湖、海的水以及深井水统称地表水。地源热泵可以从地表水中提取热量或冷量，达到制热或制冷的目的。利用地表水的热泵系统造价低，运行效率高，但受地理位置（如江河湖海）和国家政策（如取深井水）的限制。环境和经济效益显著

地源热泵机组运行时，不消耗水也不污染水，不需要锅炉，不需要冷却塔，也不需要堆放燃料废物的场地，环保效益显著。地源热泵机组的电力消耗，与空气源热泵相比也可以减少40%以上；与电供暖相比可以减少70%以上，它的制热系统比燃气锅炉的效率平均提高近50%，比燃气锅炉的效率高出了75%。

一机多用，应用广泛

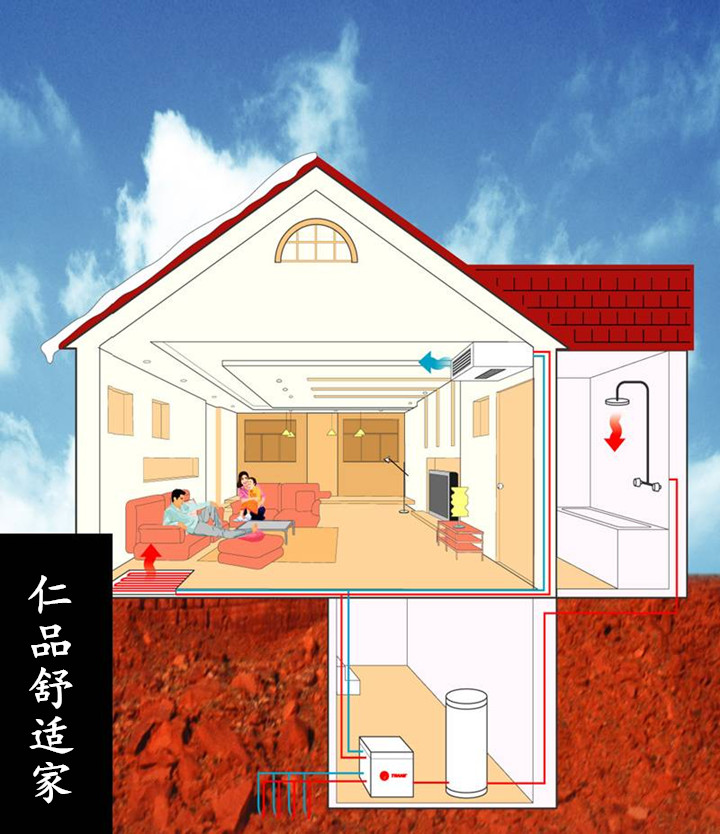

地源热泵系统可供暖、空调制冷，还可提供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统，特别是对于同时有供热和供冷要求的建筑物。地源热泵有着明显的优点。不仅节省了大量的能量，而且用一套设备可以同时满足供热、供冷、供生活用水的要求，减少了设备的初投资，地源热泵可应用于宾馆、居住小区、公寓、厂房、商场、办公楼、学校等建筑，小型的地源热泵更适合于别墅住宅的采暖、空调。

维护费用低并可无人值守

地源热泵系统运动部件要比常规系统少，因而减少维护，其系统不是埋在地下就是安装在室内，不暴露在风雨中，机组紧凑、节省空间，也可免遭损坏，更加可靠，延长寿命。自动控制程度高，可无人值守、远程管理，无需雇佣人员看管。

污染小

地源热泵的污染物排放，与空气源热泵相比，相当于减少38%以上，与电供暖相比，相当于减少70%以上，真正的实现了节能减排是减少能源浪费和降低废气排放更多。

维护简单

地源热泵系统运动部件要比常规系统少，因而减少维护，系统安装在室内，不暴露在风雨中，也可免遭损坏，更加可靠，延长寿命。

地源热泵的地下埋管选用聚乙烯和聚丙烯塑料管，寿命可达50年,要比普通空调高35年使用寿命。

维持生态环境平衡

地源热泵夏天把室内的热量排到地下，冬天把地下的热量取出来供室内使用，相对来说，向环境排放更少的能量，维持生态环境的平衡。

节省空间

没有冷却塔、锅炉房和其它设备，省去了锅炉房，冷却塔占用的宝贵面积，产生附加经济效益，并改善了环境外部形象。

地源热泵系统的能量来源于自然能源。它不向外界排放任何废气、废水、废渣、是一种理想的“绿色空调”。被认为是目前可使用的对环境最友好和最有效的供热、供冷系统。该系统无论严寒地区或热带地区均可应用。可广阔应用在办公楼、宾馆、学校、宿舍、医院、饭店、商场、别墅、住宅等领域。

工作原理

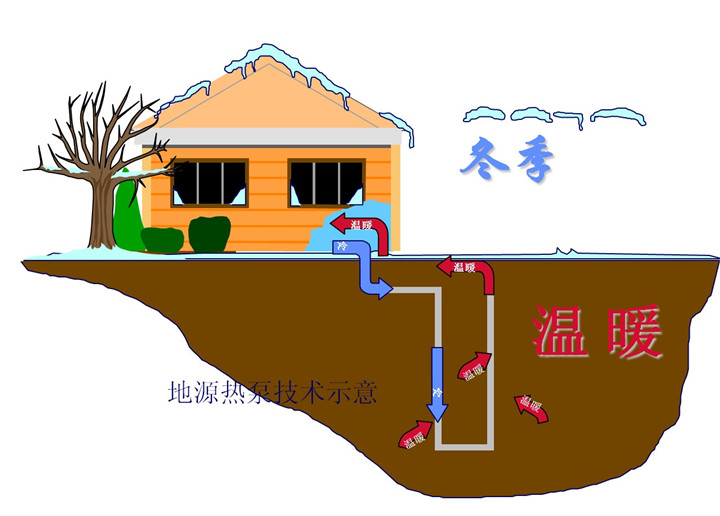

地源热泵则是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为地源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。

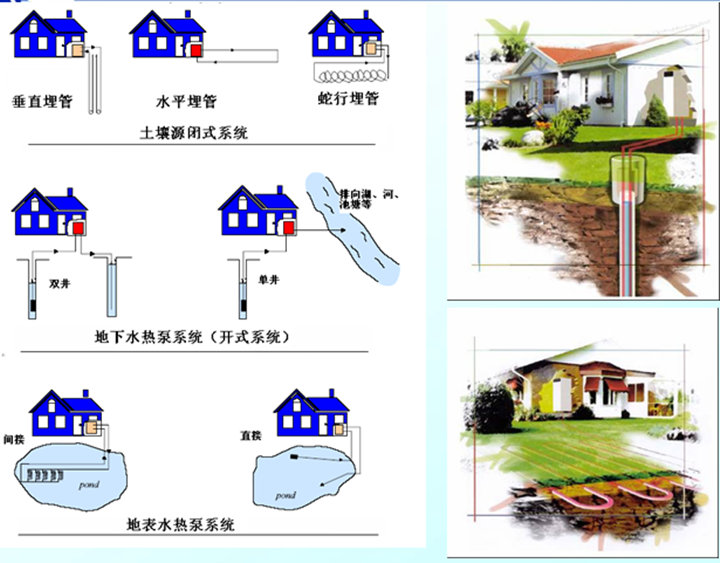

系统类型

1.水平式地源热泵

通过水平埋置于地表面2～4M以下的闭合换热系统，它与土壤进行冷热交换。此种系统适合于制冷供暖面积较小的建筑物，如别墅和小型单体楼。该系统初投资和施工难度相对较小，但占地面积较大。

2.垂直式地源热泵

通过垂直钻孔将闭合换热系统埋置在50M～400M深的岩土体与土壤进行冷热交换。此种系统适合于制冷供暖面积较大的建筑物，周围有一定的空地，如别墅和写字楼等。该系统初投资较高，施工难度相对较大，但占地面积较小。

3.地表水式地源热泵

地源热泵机组通过布置在水底的闭合换热系统与江河、湖泊、海水等进行冷热交换。此种系统适合于中小制冷供暖面积，临近水边的建筑物。它利用池水或湖水下稳定的温度和显著的散热性，不需钻井挖沟，初投资最小。但需要建筑物周围有较深、较大的河流或水域。

4.地下水式地源热泵

地源热泵机组通过机组内闭式循环系统经过换热器与由水泵抽取的深层地下水进行冷热交换。地下水排回或通过加压式泵注入地下水层中。此系统适合建筑面积大，周围空地面积有限的大型单体建筑和小型建筑群落。

应用方式

地源热泵的应用方式从应用的建筑物对象可分为家用和商用两大类，从输送冷热量方式可分为集中系统、分散系统和混合系统。

家用系统

用户使用自己的热泵、地源和水路或风管输送系统进行冷热供应，多用于小型住宅，别墅等户式空调。

集中系统

热泵布置在机房内，冷热量集中通过风道或水路分配系统送到各房间。

分散系统

用中央水泵，采用水环路方式将水送到各用户作为冷热源，用户单独使用自己的热泵机组调节空气。一般用于办公楼、学校、商用建筑等，此系统可将用户使用的冷热量完全反应在用电上，便于计量，适用于独立热计量要求。

混合系统

将地源和冷却塔或加热锅炉联合使用作为冷热源的系统，混合系统与分散系统非常类似，只是冷热源系统增加了冷却塔或锅炉。

制冷原理

在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。在室内热量不断转移至地下的过程中，通过冷媒-空气热交换器，以13℃以下的冷风的形式为房供冷。

制热原理

在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向。由地下的水路循环吸收地下水或土壤里的热量，通过冷媒/水热交换器内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/空气热交换器内冷媒的冷凝，由空气循环将冷媒所携带的热量吸收。地源热泵将地下的热量不断转移至室内的过程中，以35℃以上热风的形式向室内供暖。
